徐莊煤礦是一座年設計能力為90萬噸的國家大型礦井，是大屯礦區最早開發的一對礦井。1970年8月開始建設，經過數千名建設者十年艱苦卓絕的努力奮戰，飽經磨難的徐莊煤礦于1979年12月20日勝利投產。投產25年來，勤勞勇敢的徐莊人發揚“艱苦拼搏、以礦為家、改革振興、勇于進取”的徐莊精神，走過了簡易投產之后的完善、發展、壯大的歷程。從投產第一年年產16萬噸到2004年實現年產141.6萬噸實現了礦井跨越式大發展，1980～2004年累計生產原煤2192.6萬噸，為祖國的煤炭事業和經濟建設做出了貢獻。

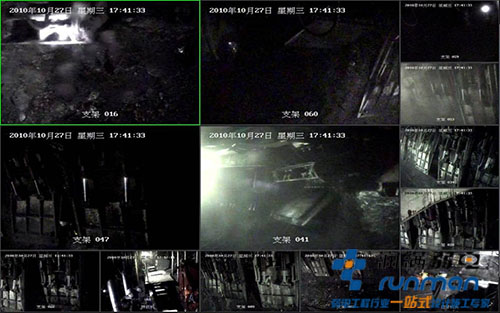

眾所周知，礦車在運輸沿途過程中，經常會有被盜的情況。為了避免這種情況的出現，使用全新的無線網絡覆蓋技術把礦區道路整體無線網絡覆蓋 。當礦車行駛在礦區無線網絡覆蓋的道路上，在視頻監控中心就可以實時看到礦石與駕駛員的情況。礦車移動性、周邊環境布線困難，模擬微波干擾嚴重……然而，數字微波監控卻能很好地彌補這些不足。它可以在不能架線環境里，自由組成無線的數字網絡監控，自身的靈活性高，安裝方便快捷，擴展性強，維護簡單等優點，同時可以和局域網，互連網無縫對接，可以分級控制查看，大大地提高了工作效率。以下便是一個無線礦山無線視頻傳輸解決方案：

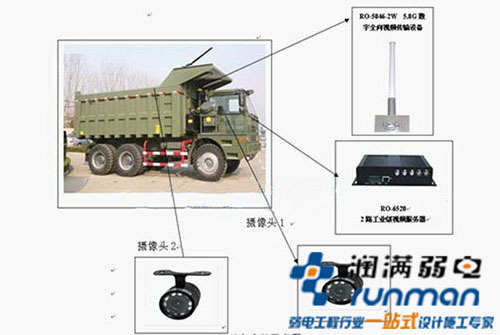

利用現有預埋光纖和攝像機立桿安裝RO-5844-2W  5.8G無線網絡全向覆蓋設備，把網線連接網絡光端機，通過現有光纖把接收到移動中礦車運輸的情況實時傳送到監控中心。每臺車需要一臺5846和一個2路網絡視頻服務器，兩個攝像頭。請根據車輛的數量在具體配置。

全程按7公里計算，我們為了更好的網絡覆蓋礦區道路在每一公里安裝一臺RO-5844-2W  5.8G無線網絡全向覆蓋設備。目前一共使用16臺設備，因無人去現場勘察，目前的配置有一定出入，實際配置得在現場勘察以后再調配。

網絡傳輸設計

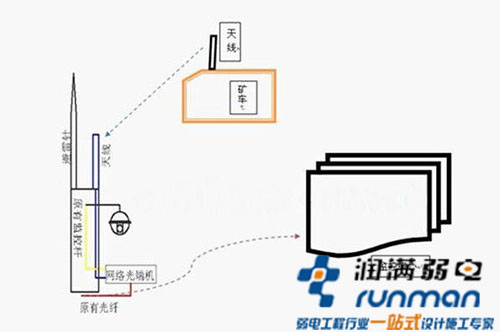

為了使整個礦場有網絡覆蓋，需要16臺 RO-5844-2W  5.8G無線網絡全向覆蓋設備，因為每一臺RO-5844-2W  5.8G無線網絡全向覆蓋設備覆蓋的區域是半徑500米，直徑1000米。它是通過與網絡光端機相連接，再由網絡光端機連接到地下預埋的光纖傳輸圖像到調度室，在調度室里的顯示器會安裝一個軟件，打開軟件即可實時監控礦石運輸情況。

移動中的RO-5846-2W   5.8G數字全向視頻傳輸設備在車輛行駛過程會與定點安裝好的RO-5844-2W  5.8G無線網絡全向覆蓋設備天線對接，即可發射圖像到RO-5844-2W  5.8G無線網絡全向覆蓋設備，由RO-5844-2W  5.8G無線網絡全向覆蓋設備通過網絡光端機經過光纖傳輸圖像到調度室。
