德邦物流上海青浦倉儲中心綜合布線工程
- 案例概況
【項目名稱】:德邦物流上海青浦倉儲中心綜合布線工程
【工程內容】:綜合布線
【施工時間】:2012-6-2
【項目地址】:上海市青浦區明珠路1018號

【項目概況】:該物流倉儲中心是上海新建的一個中轉倉儲及辦公中心,其中倉儲中轉面積10萬多平方,辦公區域面積3萬多平方,分為A、B、C、D四個區域分期施工。本項目是D區9層樓辦公樓綜合布線工程,主要弱電工程設計內容有:綜合布線、門禁一卡通管理系統、安防監控系統、機房建設工程、網絡視頻會議系統以及電話程控等。
- 設計方案
該項目主要是針對園區內D區9層樓的辦公樓進行綜合布線,網絡與語音信息點一共有3000個左右,核心機房設置在5樓,在2、4、5、7設置單獨層間弱電間,8樓設置為HUB間,可保證9樓網絡傳輸距離,也可以降低線纜不必要的浪費,最大程度降低成本。所有配線端接均采用24扣網絡配線架,網絡跳線采用RJ45-RJ45。在水平子系統中所有傳輸系統線纜均采用CAT5e四對非屏蔽線纜。

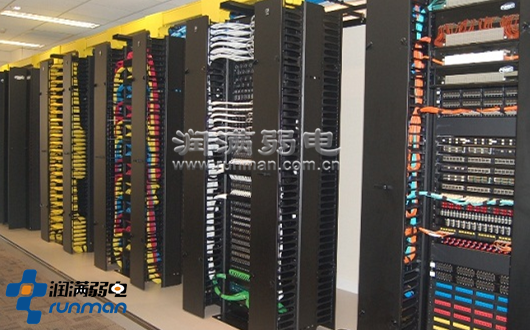

項目中心機房作為所有網絡數據核心匯聚點,面積約占35個平方,考慮到未來的發展,設置6個網絡機柜,其中3個屬于預留備用機柜。空調采用2臺大金5P的柜式空調,UPS配置一臺山特的20KVA的UPS,續時2小時,保障用戶辦公數據的安全。
該項目進場施工時間是2012年6月2日,作為全權負責該項目的上海潤滿弱電工程公司在考慮到本工程系統多且復雜,作業空間大,使用設備和材料品種多,在開工前組織專業技術人員與施工人員對施工圖紙進行了相關地方的解說和備注工作,發現問題及時與業主總承包、監理、設計單位聯系解決及時辦理變更手續,保證本工程的總進度工期,并于2012年8月6日順利完成竣工驗收。

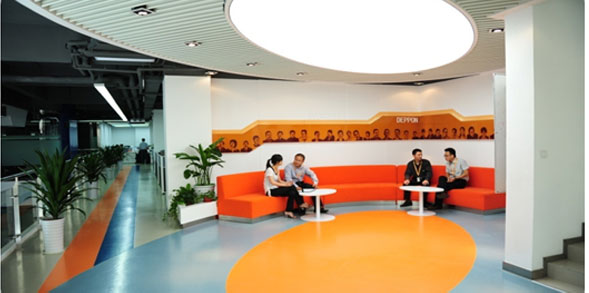

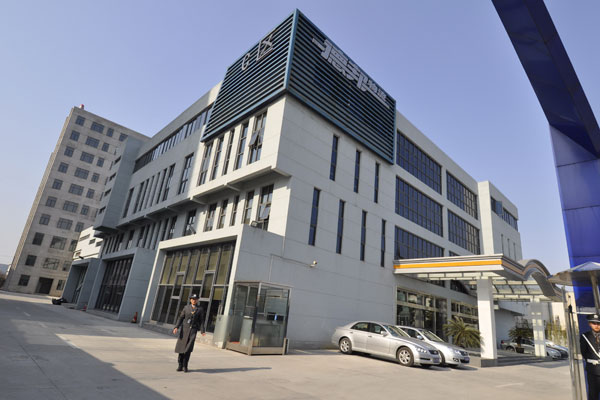

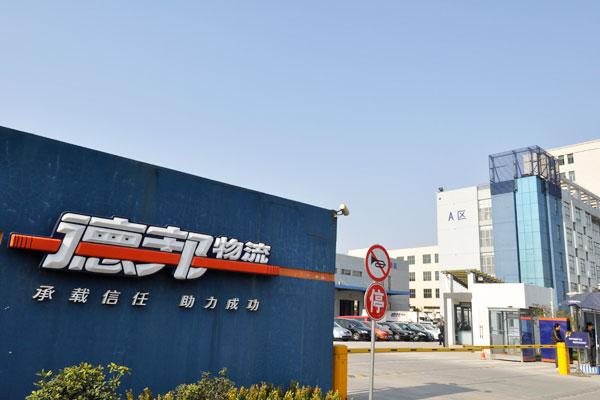

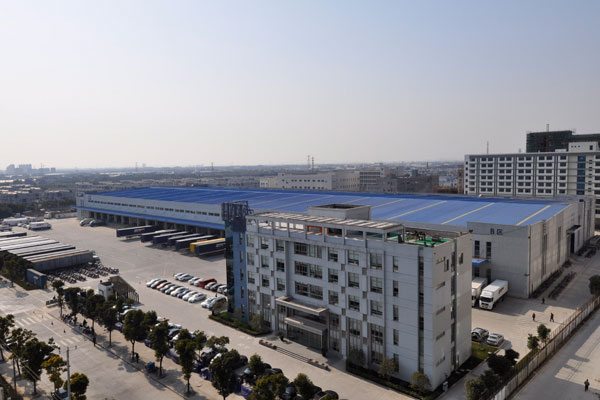

德邦物流上海青浦倉儲中心總部辦公園區:

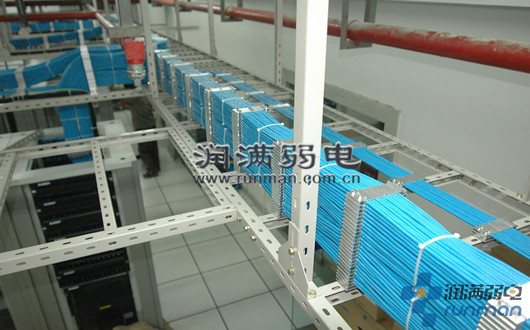

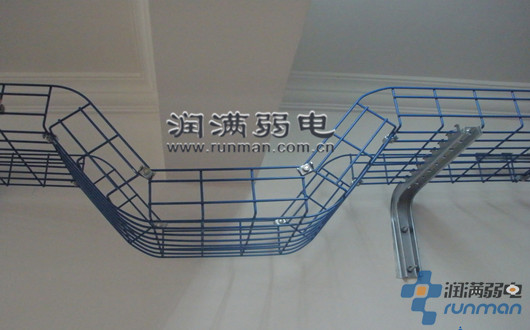

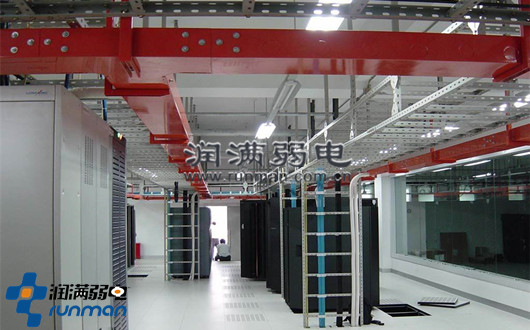

潤滿弱電工程考慮到信號干擾和空間特點,機房采用了下走線,強電纜與弱電纜采用橋架隔開塔式UPS主機及電池組

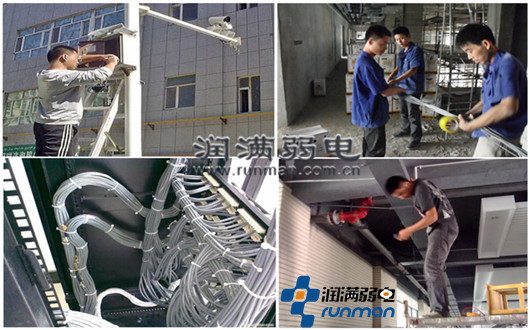

- 施工現場
