上海工業園區無線覆蓋案例
上海潤滿計算機科技有限公司是專業的無線覆蓋項目服務商,在上海地區已經服務過酒店、工廠、超市、政府、堆場、碼頭等行業的項目。歡迎廣大客戶來電咨詢。
需求狀況概述
現代大樓共六層,集工廠、研發、辦公與一體,人員較多也較為復雜,中心機房設在三樓的廠房車間,需要實現在廠區的任何地方可以隨時隨地的上網查資料、看信息,并進行現場辦公、召開視頻會議等等,實現真正的移動辦公,提高員工的工作效率。

方案設計

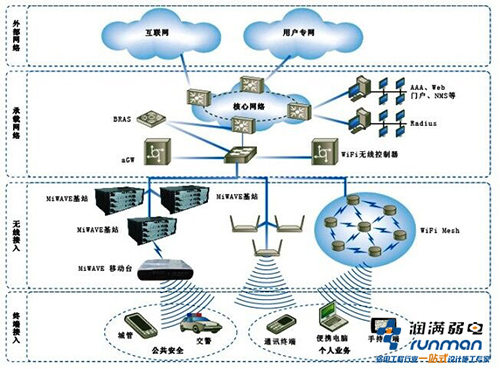

無線網絡覆蓋整體設計采用三層結構體系,即:有線網絡骨干層、有線網絡中間層、無線網絡接入層:
1.有線網絡骨干層采用了中怡數寬千兆的企業防火墻——PROcon1000,
2.有線網絡中間層架設有節點交換機于各樓層的機房內,
3.終端的無線網絡接入層分別使用中怡數寬AP51GA,AP51BT,AP55GA,WB11G用來進行無線覆蓋的接入點覆蓋。
另:在終端的無線網絡覆蓋的基礎上。利用中怡數寬的AP51GA的VLAN、POE供電功能;無線網絡攝象機NCS801A的網絡監控功能等等設備的一些特殊功能,使廠區內整個無線覆蓋達到安全、輕松、保密。
方案優點
在整個大樓的無線環境中, AP51GA提供了54M的無線傳輸速度,達到了“無線的方便,有線的速度”。并且為了增強公司內部網絡的安全性可靠性,使用AP51GA的VLAN功能將無線網絡分為相互隔離的四個組,我們將工作性質相同的部門放置在同一個組中,這樣資料的共享只能在同一組中進行,其余三個組無法訪問這個組中的任何一臺機器,從而確保了資料的保密。另外,AP51GA一般到安置在各層辦公樓的墻壁上,使得電源線的連接有一定的困難,甚至無法通電正常工作。通過使用AP51GA的POE供電功能,輕松的解決了這個問題,使整個網絡的架設由繁化簡。我們只需使用POE供電功能的交換機通過網線與AP51GA連接起來,那么數據的傳輸和電力的提供都將由這根網線同時完成。并且為了提高員工的工作效率,禁止員工訪問某些網站或者通過某些端口進行通訊等。所以大樓在進行無線覆蓋的同時,啟用了訪問控制的多項功能,從而大大提高了員工的積極性和工作效率。
現代大樓集工廠、研發、辦公與一體,人員較多也較為復雜,但是有些重要的區域如機房、財務室、研發區不允許外來人員進入,但是又不能派專人進行把守。所以我們在這些重要區域架設了中怡數寬54M的無線網絡攝象機NCS801A,通過AP51GA接入公司的內部網絡,網絡管理員可以在如何地點通過因特網對這些區域進行24小時不間斷的監控,并能將監控錄象儲存在網絡存儲服務器中,做以備用。并且可以設置電子郵件報警功能,將一些異常情況的畫面通過電子郵件發送給管理人員。
為了實現整個大樓的無縫漫游我們將所有AP51GA的無線信號覆蓋范圍區域相互交叉重疊,并且臨近的相同頻道之間沒有相互覆蓋,避免AP51GA在信號傳輸時的相互干擾。
